Saiba mais ESTUFAS PARA SECAGEM DE PINTURA
Estufas para secagem de pintura, é um equipamento que permite a secagem da pintura de peças metálicas, madeira e qualquer material desde que a tinta seja para secagem em estufa.
A Estufas para secagem de pintura, possibilita a redução do tempo de secagem da tinta, elevando o nível da qualidade da pintura e um ótimo acabamento da pintura.

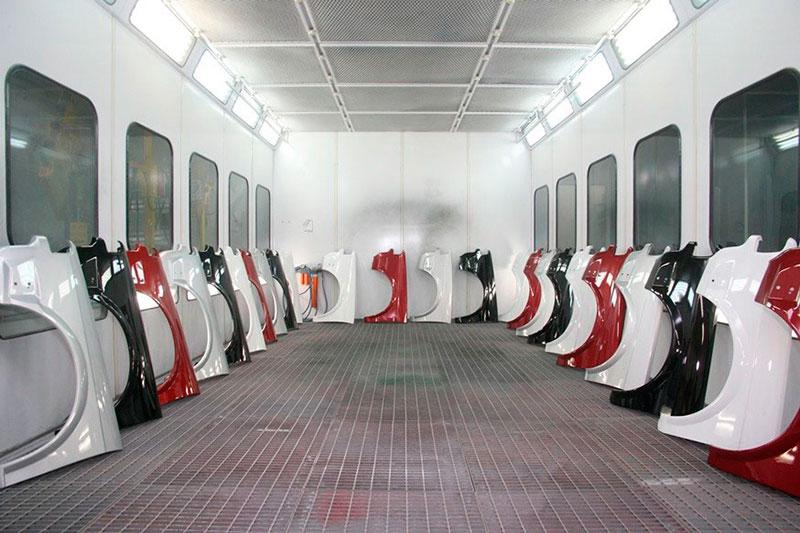

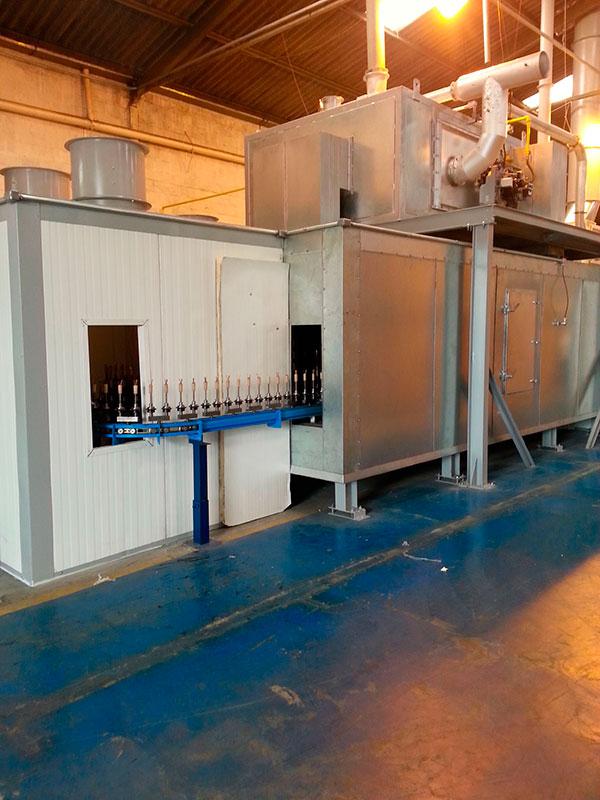

A Estufas para secagem de pintura é largamente utilizada na industria em linha de pintura podendo ser contínua ou câmara, dependendo da produção e dimensões da peça pintada.
A Estufas para secagem de pintura pode ser utilizada para qualquer tipo de pintura, sendo pintura liquida, pintura a pó, vernizes, para peças metálicas, peças plástica, ou vidro.
FUNCIONAMENTO DA ESTUFA DE SECAGEM PARA PINTURA.
A estufa é por convecção com circulação forçada de ar quente.
A temperatura do ar é regulada para trabalhar de acordo com a necessidade do processo, normalmente especificada pelo fabricante da tinta.
O ar é aquecido pode ser queimador a gás, bateria de resistências elétricas ou outro meio de combustível,montado na unidade de aquecimento
DIMENSÕES DA ESTUFAS PARA SECAGEM DE PINTURA.

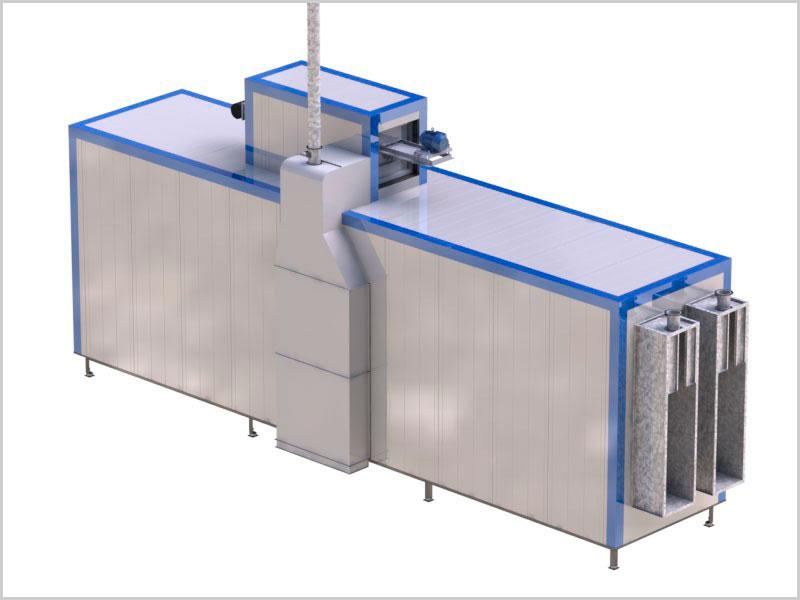

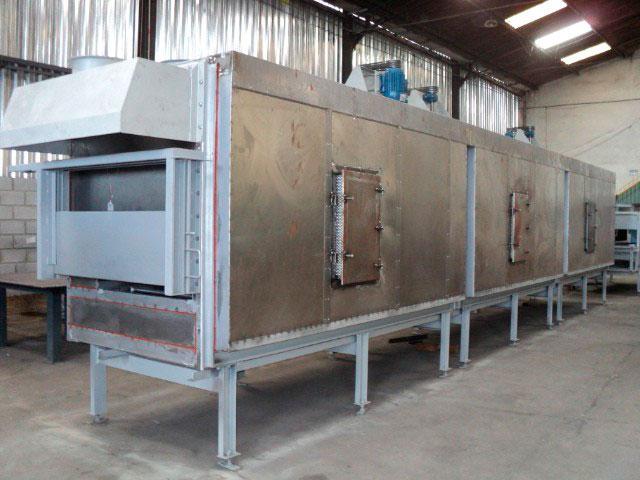

As estufas contínuas são fabricadas sob medida para cada necessidade que variam de acordo com o tamanho da peça, tempo de secagem e produção.
As estufas tipo câmara são padronizadas até certo tamanho da estufa, para pequenas peças, más podem ser fabricadas com dimensões de acordo com o tamanho da peça.
CONSTRUÇÃO ESTUFAS PARA SECAGEM DE PINTURA.
CORPO DA ESTUFAS PARA SECAGEM DE PINTURA.
A construção é feita em painéis de dupla chapa e isolamento térmico com lã de rocha espessura variável de acordo com a temperatura no interior da estufa de forma a se manter a parte externa fria evitando a perda de calor para o ambiente.
A montagem dos painéis é do tipo macho/fêmea com juntas vedadas com massa de calefar.
PISO DA ESTUFAS PARA SECAGEM DE PINTURA.
O piso da estufa é isolado com painéis de dupla chapa e isolamento térmico com lã de rocha espessura variável.
REDUÇÃO DA PERDA DE CALOR PARA O AMBIENTE.

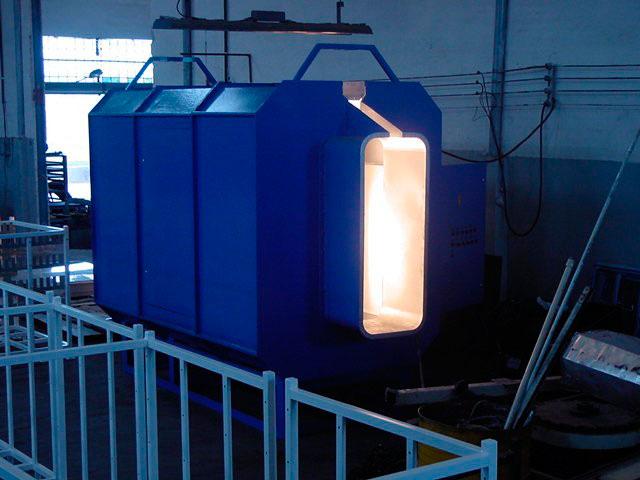

Na estufa contínua é instalada cortina de ar nas silhuetas de entrada e saída das peças, reduzindo consideravelmente a perda de calor para o ambiente reduzindo assim o consumo de energia para aquecimento do ar.

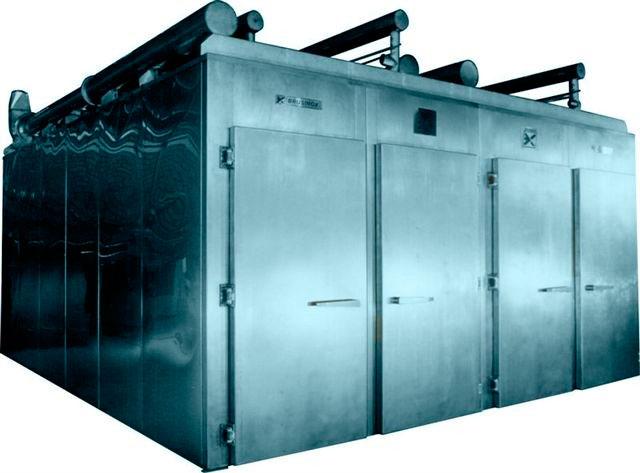

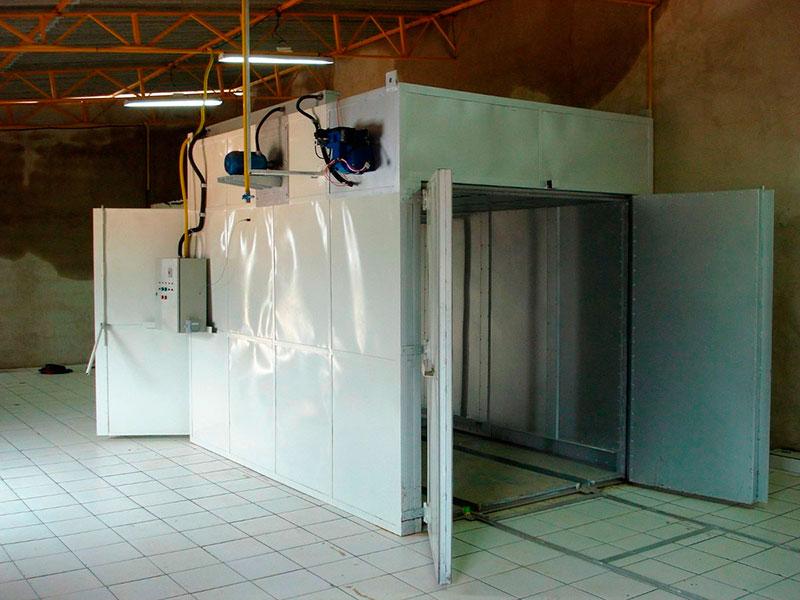

PORTA DA ESTUFA TIPO CÂMARA.

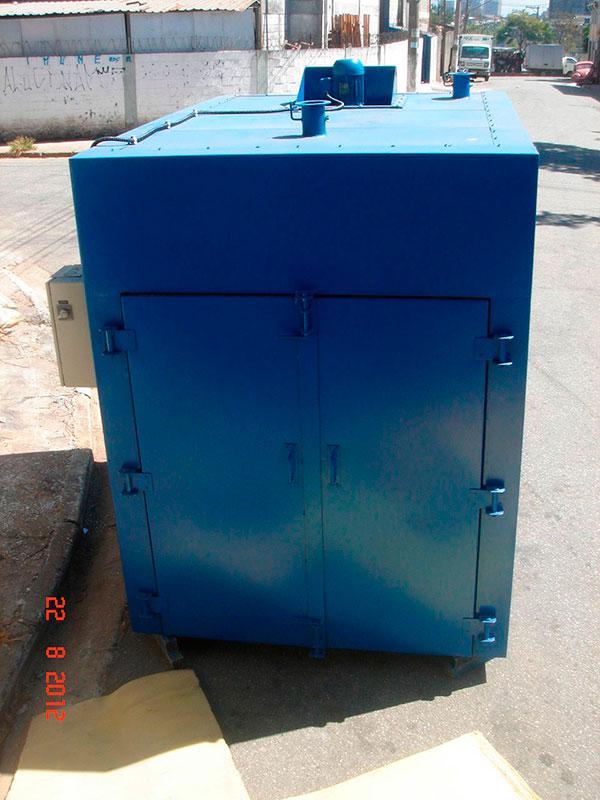

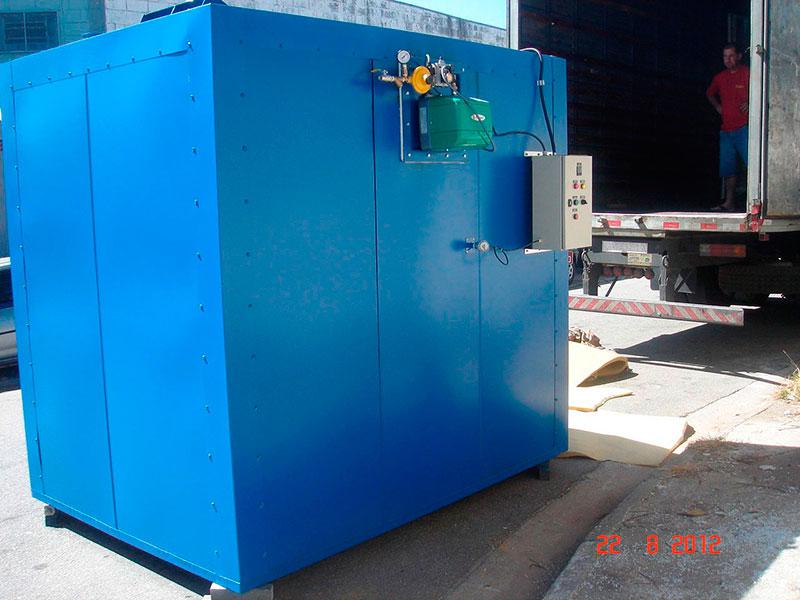

A Estufas para secagem de pintura tipo câmara é feito por portas de duas folhas, com acesso frontal, construídas em painéis de duplas chapas e isoladas com lã de rocha, a abertura e fechamento da porta é feito pelo próprio operador.
Importante que quanto menor for tempo em que a porta permanece a Berta menor é a perda de calor e consequentemente o consumo de energia.
INSUFLAMENTO

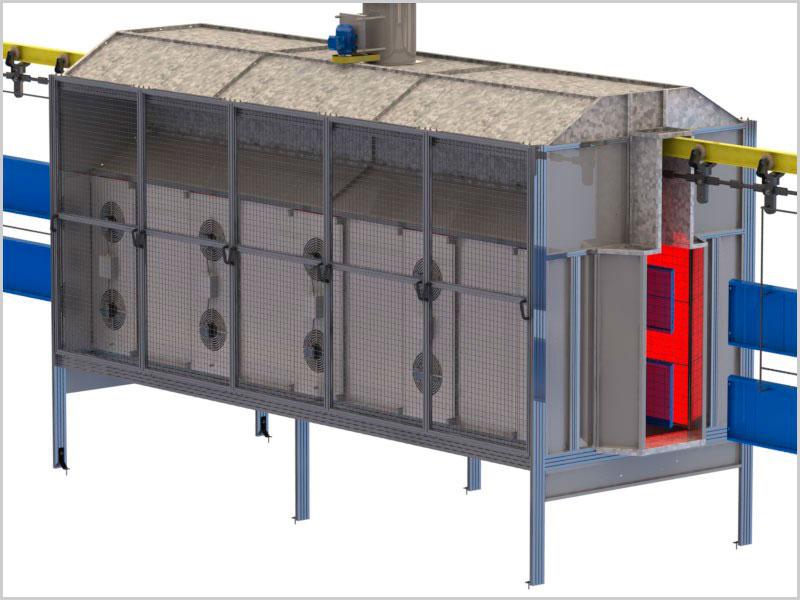

O insuflamento é feito por ventilador centrífugo, montado na unidade de aquecimento posicionada sobre o teto da estufa.
Exaustão
A exaustão do ar é feito por uma chaminé instalada no duto de insuflamento com parte do ar recirculado sendo exaurido para atmosfera.
UNIDADE DE AQUECIMENTO.
É onde o ar é aquecido para se insuflado no interior do túnel de secagem.
O ar pode ser aquecido por gás, resistências elétricas ou outro meio de combustível.
A unidade na maioria dos projetos está sobre o teto da estufa.
A potencia de aquecimento é dimensionada caso a caso em função da produção, tamanho da peça, peso da peça temperatura, e comprimento da estufa.
PAINEL DE CONTROLE
O painel de controle é fixado na parte externa da cabine de pintura, tensão de operação é de acordo com a energia da planta onde será instalada a estufa.
Completo com chaves contatoras, botões liga e desliga e sinalizadores indicando o funcionamento da estufa.
